Gwintowanie bez niespodzianek: Horn Gwintownik M22 Ręczny M22X25Mm 2Szt. Din-352/2P 56450
Jeśli w warsztacie lub na budowie liczy się powtarzalność i czyste wykonanie połączeń gwintowanych, dobór narzędzia ma ogromne znaczenie. Horn Gwintownik M22 Ręczny M22X25Mm 2Szt. Din-352/2P 56450 to zestaw przeznaczony do pracy ręcznej, zaprojektowany tak, aby ułatwić wykonanie gwintów w otworach przelotowych i nieprzelotowych (dla grubości materiału < 2.5d). To rozwiązanie dla osób, które chcą uzyskać zgodność z normami i trzymać tolerancje w ryzach.
W praktyce gwintownik pomaga tworzyć gwinty metryczne zwykłe, prawoskrętne, w konkretnych warunkach materiałowych. Producent przewidział go do stali konstrukcyjnych węglowych, niskostopowych oraz staliwie o wytrzymałości na rozciąganie < Rm < 600 MPa. Dzięki temu narzędzie sprawdza się w typowych pracach warsztatowych, gdzie materiał jest „w miarę standardowy”, ale jakość gwintu musi być pewna.
Dwa stopnie pracy w zestawie: zdzierak i wykańczak

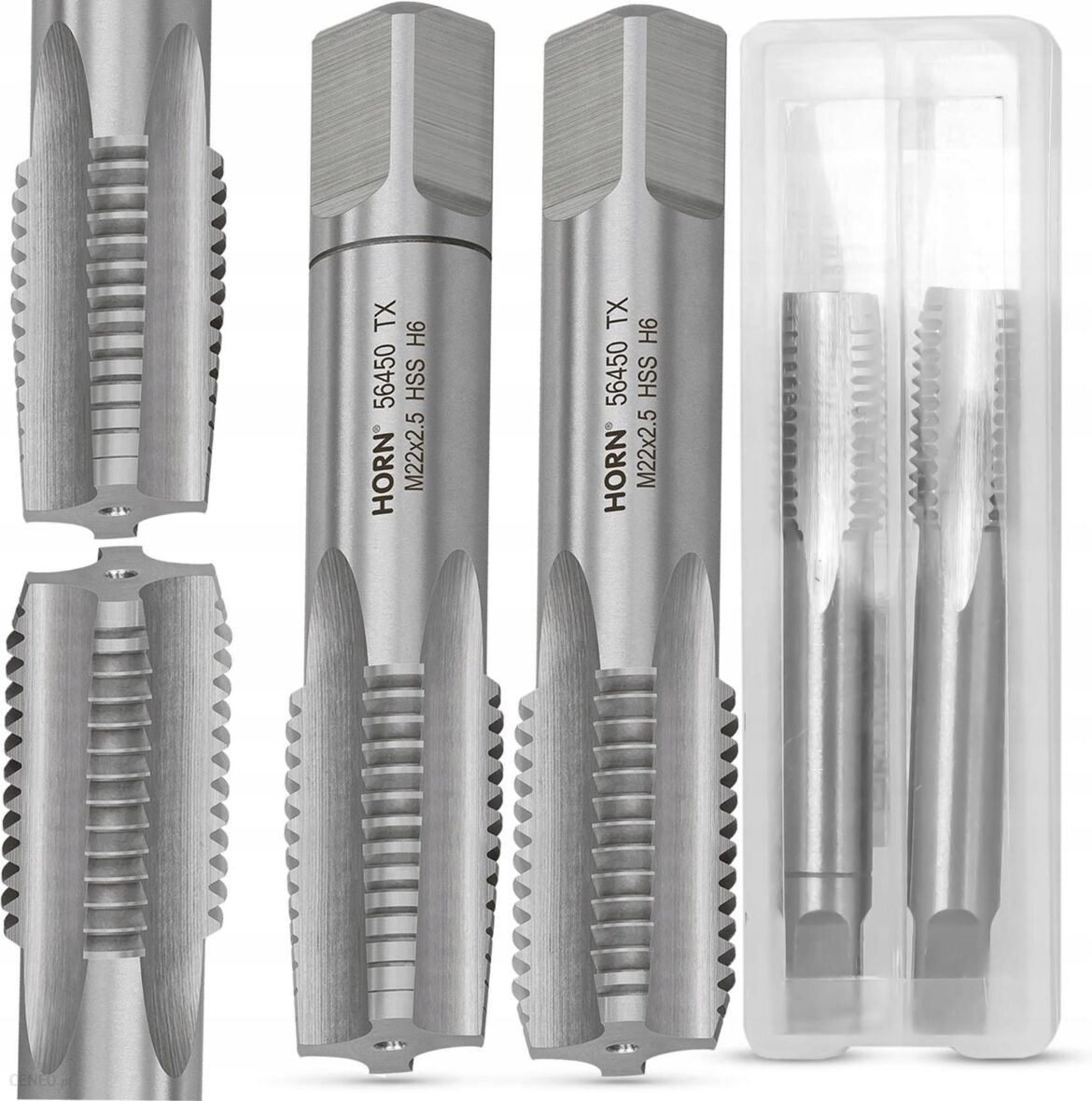

W komplecie otrzymujesz 2 sztuki gwintownika, które realizują proces gwintowania etapami. Pierwszy element to gwintownik nr 1 (zdzierak), odpowiedzialny za wstępne uformowanie zarysu gwintu. Drugi to gwintownik nr 2 (wykańczak), który dopracowuje geometrię i pozwala uzyskać właściwe wykończenie powierzchni gwintu.
Taki układ jest szczególnie przydatny, gdy zależy Ci na równomiernym prowadzeniu narzędzia i przewidywalnym efekcie końcowym. Zamiast próbować „od razu do końca”, zestaw daje bardziej kontrolowane przejście od obróbki wstępnej do wykańczającej.
Parametry, które mają znaczenie przy gwintowaniu
Horn Gwintownik M22 Ręczny M22X25Mm 2Szt. Din-352/2P 56450 ma metryczny typ gwintu zwykłego, prawoskrętny. Zarys gwintu opiera się o kąt 60°, a liczba rowków wiórowych wynosi 3. To przekłada się na sprawniejsze odprowadzanie wiórów podczas pracy ręcznej.
Istotna jest też twardość: 60° HRc (+/-1°). Taki poziom utwardzenia wspiera trwałość ostrzy i stabilność parametrów skrawania w trakcie wykonywania gwintów. Materiał wykonania to stal stopowa narzędziowa NC6 (W-1.2063), co jest ważne w kontekście odporności na zużycie.
Normy i tolerancje: DIN-352/2P, ISO oraz zalecenia średnicy otworu
Jeżeli w Twoim środowisku liczy się zgodność z dokumentacją i normami, ten zestaw został opisany konkretnymi wymaganiami. Gwintowniki są zgodne z normą DIN-352/2P oraz przeznaczone do gwintu o standardzie ISO DIN-13. Dodatkowo podano tolerancję gwintu: ISO2 (6H).
W praktyce takie dane ułatwiają dopasowanie narzędzia do projektu i oczekiwań względem pasowania. Warto też zwrócić uwagę na zalecenie średnicy otworu przed gwintowaniem: dla gwintu M22 zalecana średnica otworu to ø20.0 mm. To istotny punkt, bo poprawny wstępny otwór wpływa na jakość gwintu i obciążenie narzędzia.
Ręczne prowadzenie i wymiary części roboczej
Wymiary podane w rysunku technicznym pomagają ocenić, jak gwintownik zachowa się w trakcie pracy. Gwint ma oznaczenie d1: M22, a skok gwintu P: 2.5 mm. Długość części całkowitej (l1) wynosi 100 mm, natomiast długość uchwytu zabieraka (l2) to 17 mm.
Średnica uchwytu zabieraka (d2) została określona jako kwadrat 15.0 mm. To ważne, jeśli dobierasz odpowiedni uchwyt do gwintowników ręcznych i chcesz zapewnić pewne przeniesienie napędu.
| Parametr | Wartość |
|---|---|
| Nazwa / produkt | Horn Gwintownik M22 Ręczny M22X25Mm 2Szt. Din-352/2P 56450 |
| SKU | a1ac21c99d0a |
| Cena | 47.1 zł |
| Typ gwintu | metryczny zwykły, prawoskrętny |
| Skok gwintu (P) | 2.5 mm |
| Średnica gwintu (d1) | M22 |
| Zarys gwintu | kąt 60° |
| Liczba rowków wiórowych | 3 |
| Twardość | 60°HRc (+/-1°) |
| Materiał wykonania | stal stopowa narzędziowa NC6 (W-1.2063) |
| Normy | DIN-352/2P oraz ISO DIN-13 |
| Tolerancja gwintu | ISO2 (6H) |
| Zalecana średnica otworu | ø20.0 mm |
| Długość części całkowitej (l1) | 100 mm |
| Długość uchwytu zabieraka (l2) | 17 mm |
| Średnica uchwytu zabieraka (d2) | kwadrat 15.0 mm |
| Zastosowanie | gwintowanie otworów przelotowych i nieprzelotowych (<2.5d) w stalach o Rm < 600 MPa |
| Ilość w zestawie | 2 szt. (zdzierak + wykańczak) |
Do jakich prac pasuje zestaw Horn i jak wykorzystać jego potencjał
Ten gwintownik ręczny został przygotowany do zastosowań ogólnych, ale z wyraźnie określonym zakresem parametrów materiałowych. Jeśli obrabiasz stal konstrukcyjną węglową albo niskostopową, a także stal o charakterze staliwa o wytrzymałości Rm < 600 MPa, narzędzie będzie naturalnym wyborem.
Przy gwintach M22 szczególnie liczy się to, aby otwór przygotować zgodnie z zaleceniem: ø20.0 mm. Dzięki temu proces przebiega sprawniej, a ryzyko problemów takich jak zrywanie lub nierówny zarys gwintu maleje.
Zestaw i wygoda przechowywania
W komplecie otrzymujesz gwintownik nr 1 (zdzierak) oraz gwintownik nr 2 (wykańczak). Producent dołącza także dedykowane plastikowe etui, które pomaga utrzymać porządek w skrzynce narzędziowej i chroni elementy przed przypadkowymi uszkodzeniami w trakcie transportu.
To praktyczny detal, zwłaszcza gdy narzędzia ręczne mają swoje miejsce w warsztacie, na podjeździe lub w zestawie serwisowym.
Horn Gwintownik M22 Ręczny – cena i opłacalność zakupu
W przypadku narzędzi do gwintowania liczy się nie tylko sam rozmiar, ale też to, co dostajesz w pakiecie. Horn Gwintownik M22 Ręczny M22X25Mm 2Szt. Din-352/2P 56450 jest wyceniony na 47.1 zł, a w tej cenie dostajesz komplet dwóch etapów obróbki: zdzierak i wykańczak.
Dzięki temu możesz wykonać gwint w sposób bardziej uporządkowany i przewidywalny, a nie „na skróty”. Zestaw sprawdza się wtedy, gdy potrzebujesz narzędzia uniwersalnego do typowych prac z gwintami metrycznymi M22, zgodnymi z normami DIN-352/2P i ISO DIN-13.
- 2 sztuki w komplecie (zdzierak + wykańczak) ułatwiają proces gwintowania
- DIN-352/2P i tolerancja ISO2 (6H) wspierają zgodność z wymaganiami
